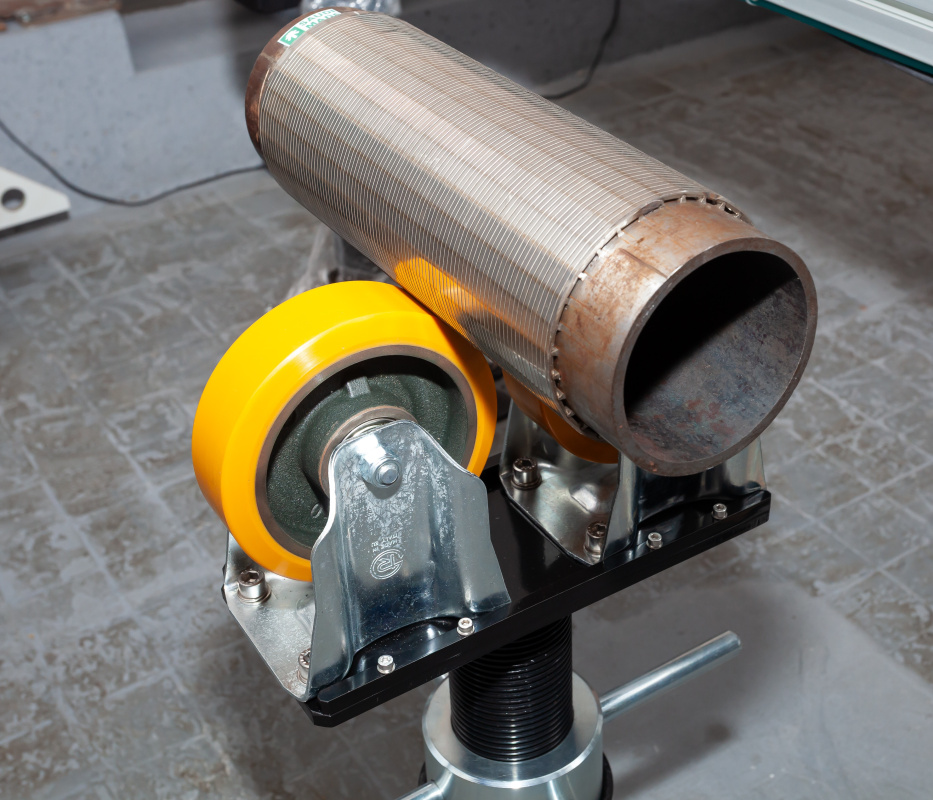

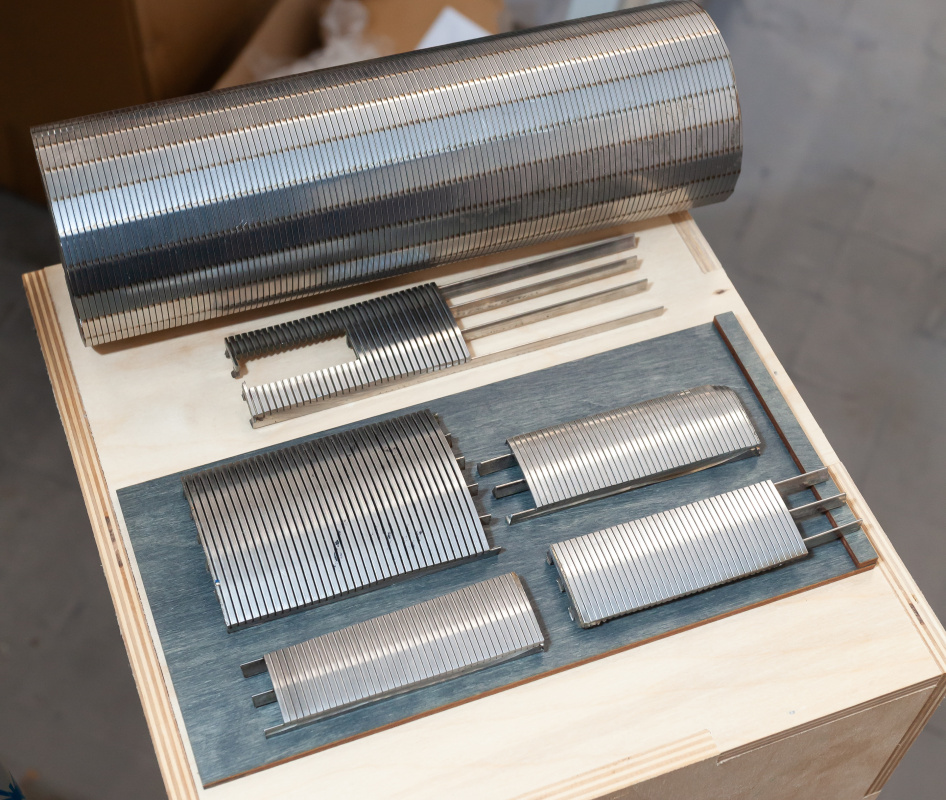

Щелевые фильтры (Jonhson filters) предназначены для использования в водяных, нефтяных, газовых скважинах.
Инспекционная машина предназначена для контроля одного из основных параметров, характеризующих качество фильтра - постоянство межпроволочного зазора по его длине.
Инспекционная машина скважинных фильтров
Инспекционная машина скважинных фильтров.
Технические характеристики системы
| Параметр | Значение |
| Объект измерения | Щелевые проволочные фильтры |
| Диапазон длины контролируемых фильтров, до, м | 12 (может быть изменен по заказу) |
| Диаметр фильтров, мм | 125...190 | Диапазон контролируемых зазоров, м | 0,05...2,1 |
| Ширина проволоки, мм | 1...5 |
| Погрешность измерения щели, мм | ±0,015 |
| Скорость сканирования, до, мм/с | 50 (программируемое значение) |
|
Напряжение питания от источника переменного тока с частотой (50 ± 1) Гц |
220В ±10% |
| Потребляемая мощность, Вт | не более 400 |
| Режим работы | круглосуточный |
| Условия эксплуатации |
Цех (температура 10…30°С, относительная влажность воздуха при Т=25°С не более 80% |
| Переналадка для измерения другой детали |
Не требуется, если переналадка не связана со смещением положения оси фильтра не зоны сканирования |
| Компьютер |
Промышленное исполнение, 19” сенсорный экран, клавиатура, мышь |
| Габариты АРМ (Ш В Г), мм | 723х1550х573 |
Инспекционная машина скважинных фильтров.
Технические характеристики промышленной камеры
| Параметр | Значение |
| Размер области сканирования, пикселей | 1264x256 |
| Соответствие | RoHS, FCC Class B, CE, IP30, GenICam, UL, KC, EAC |
| Окружающая рабочая температура, °С | 0...+50 |

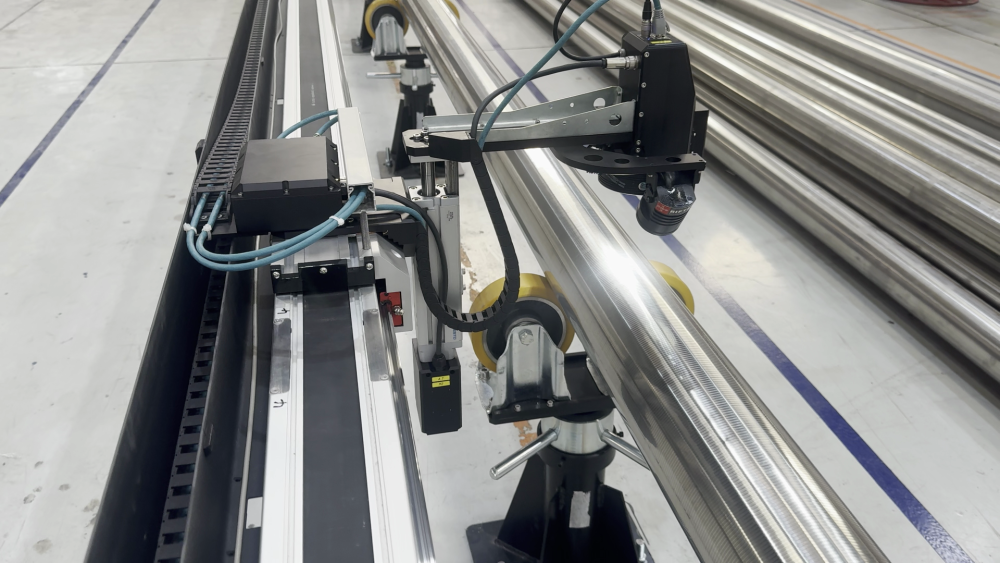

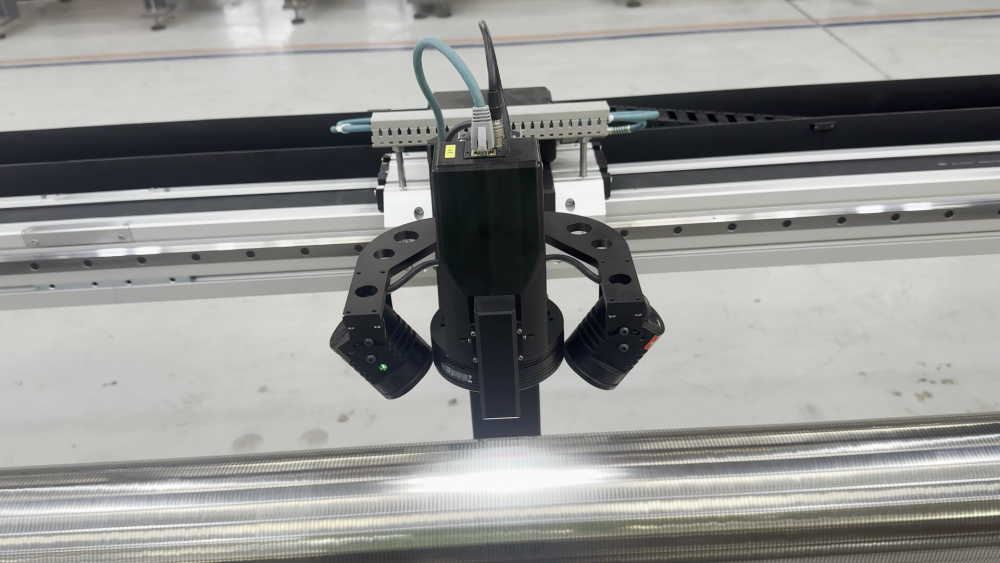

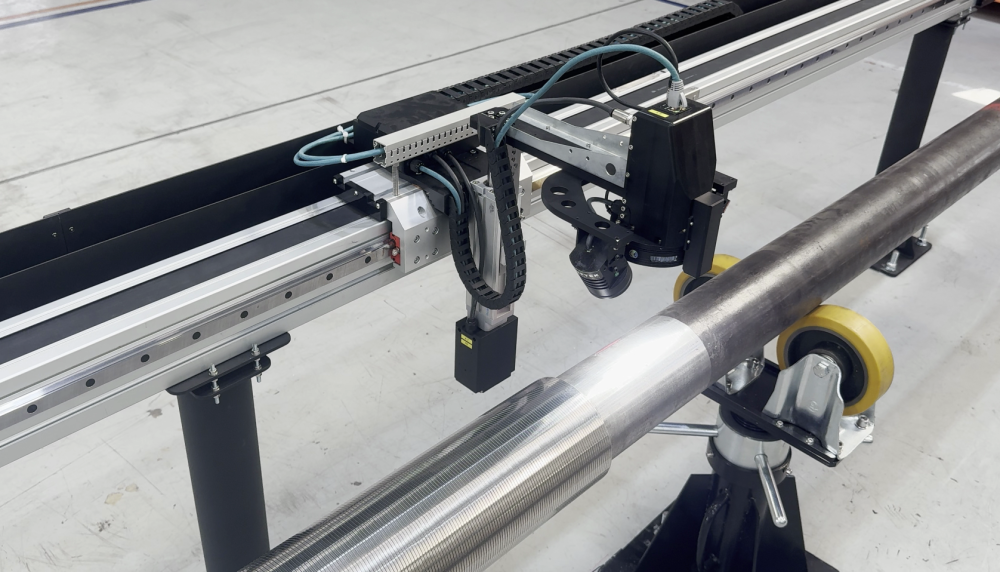

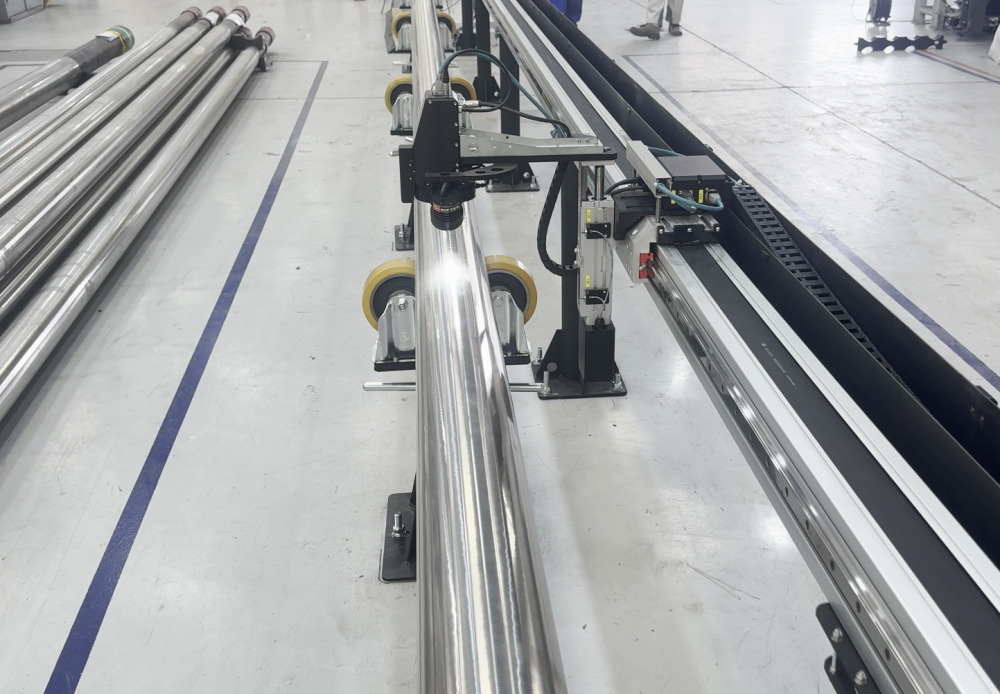

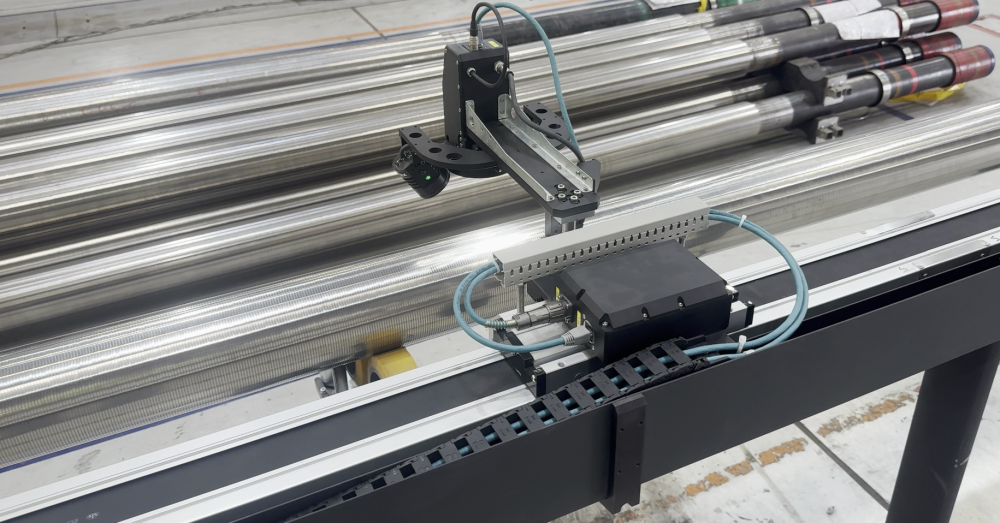

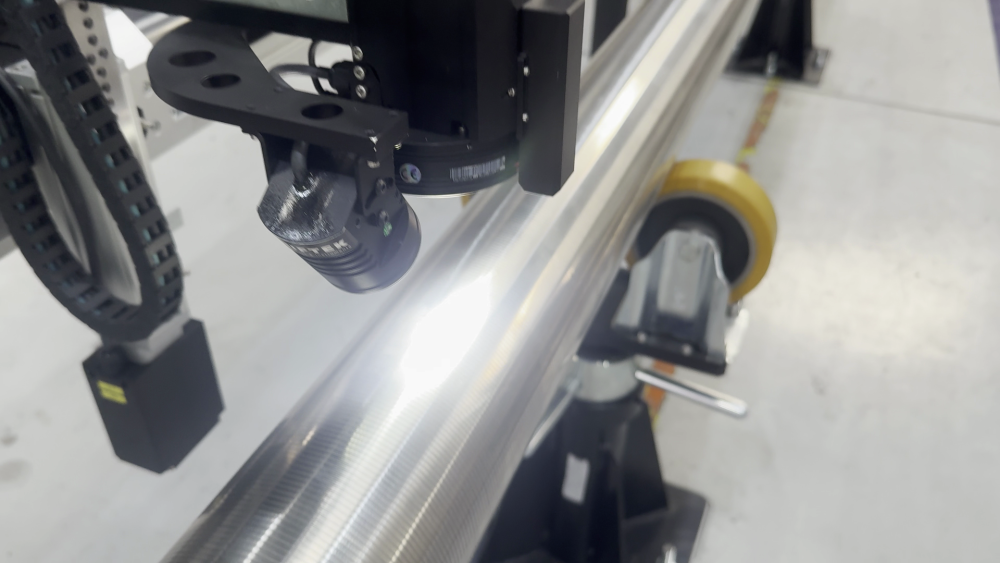

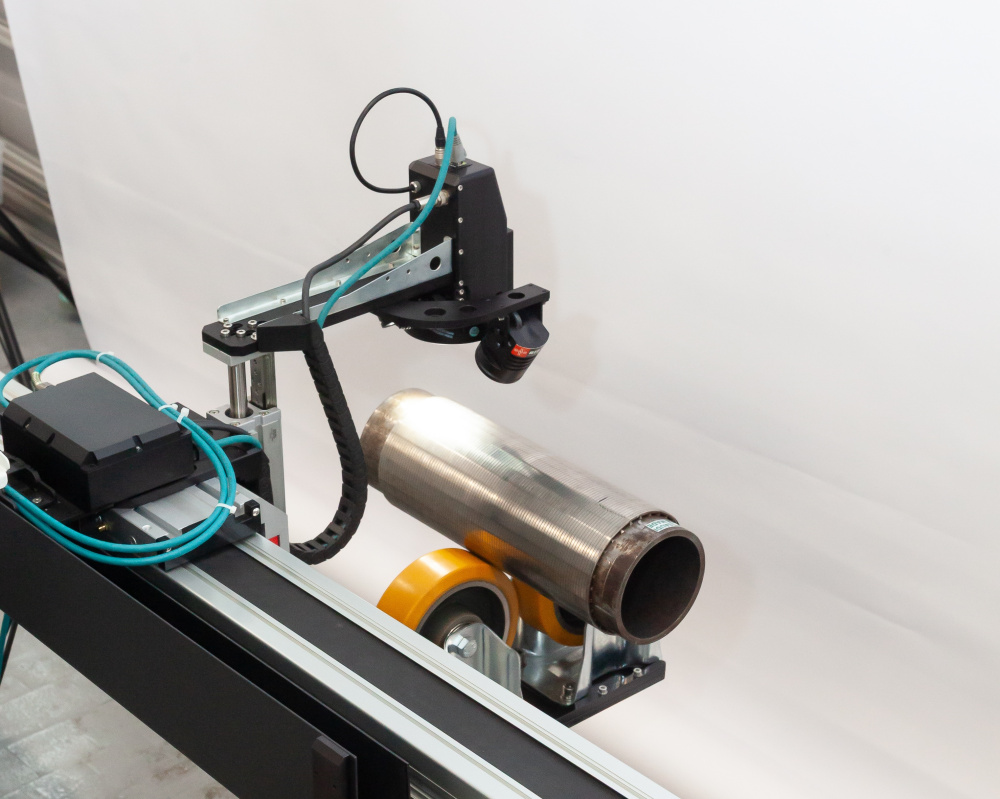

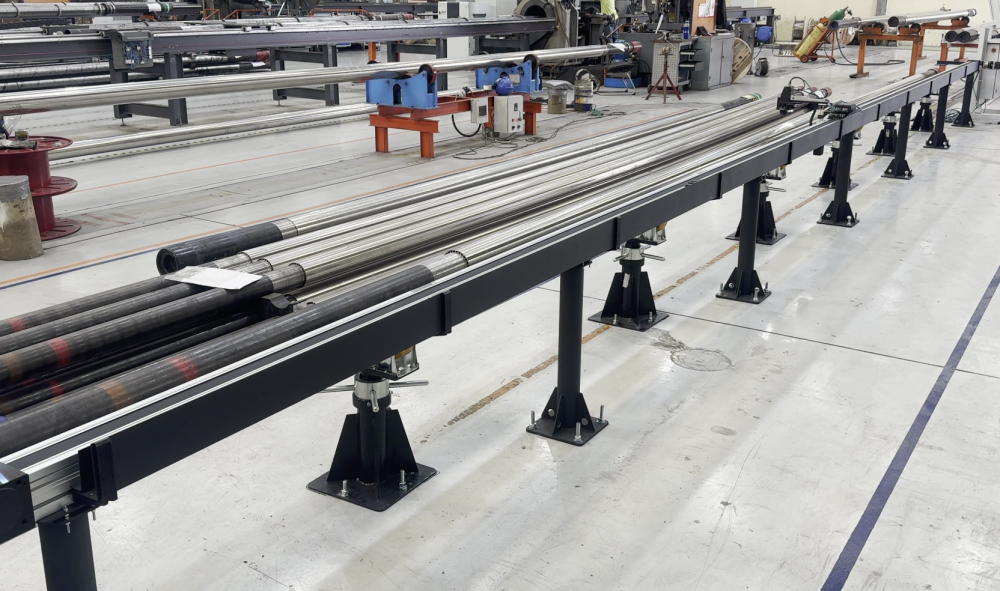

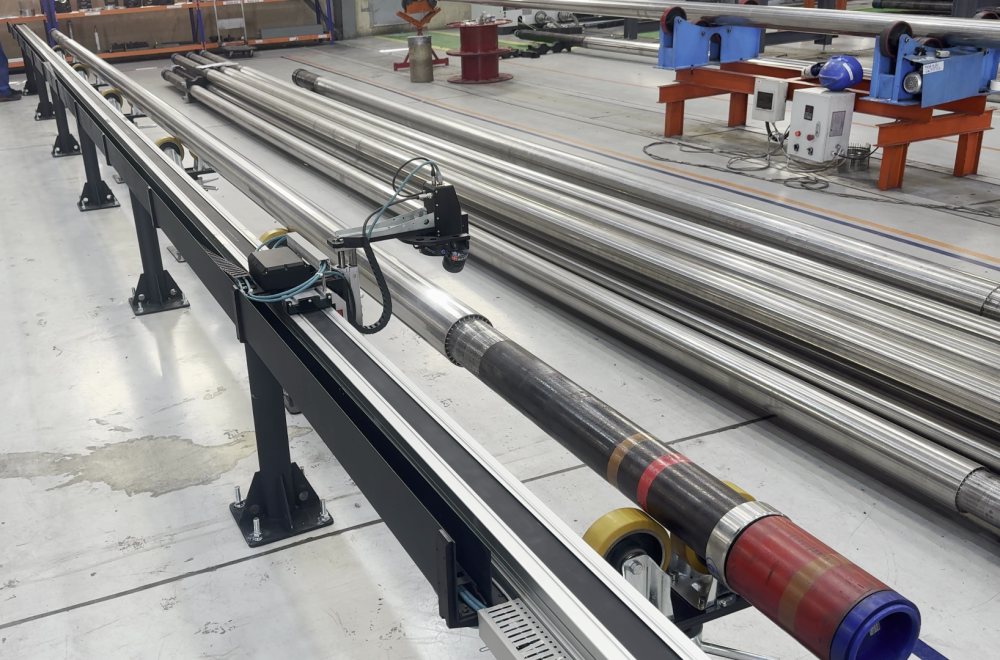

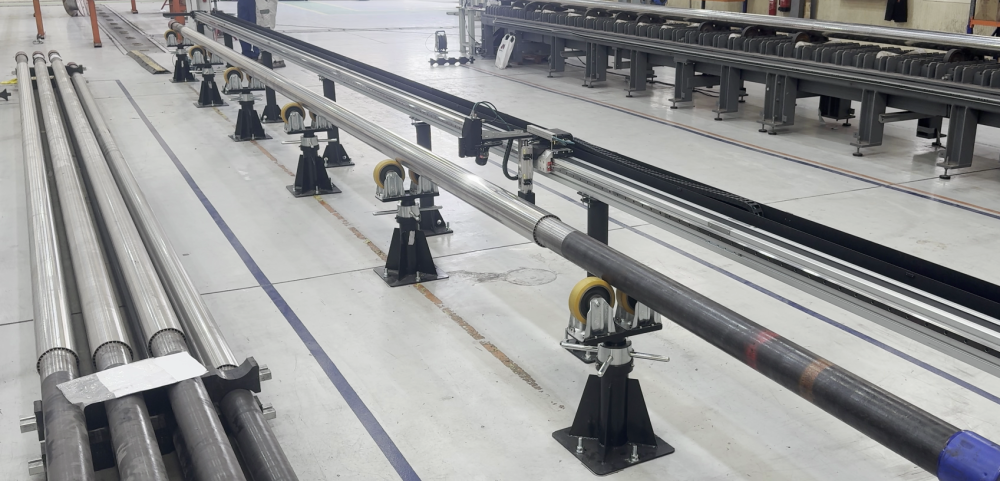

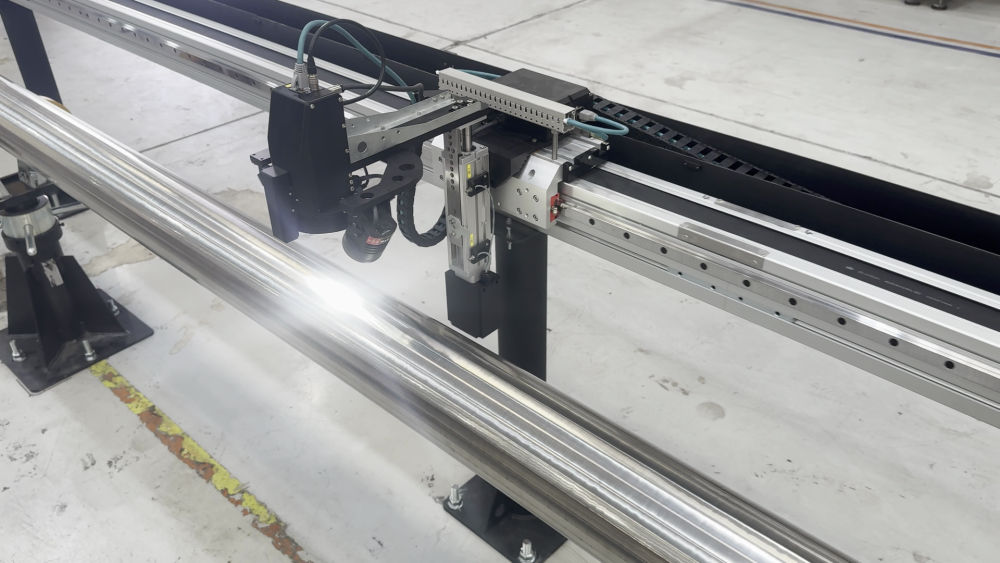

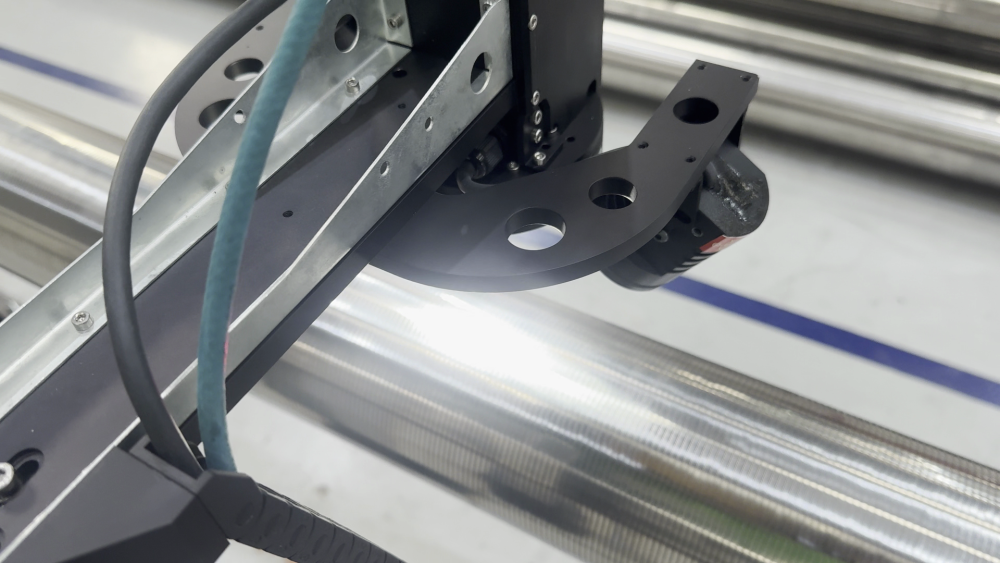

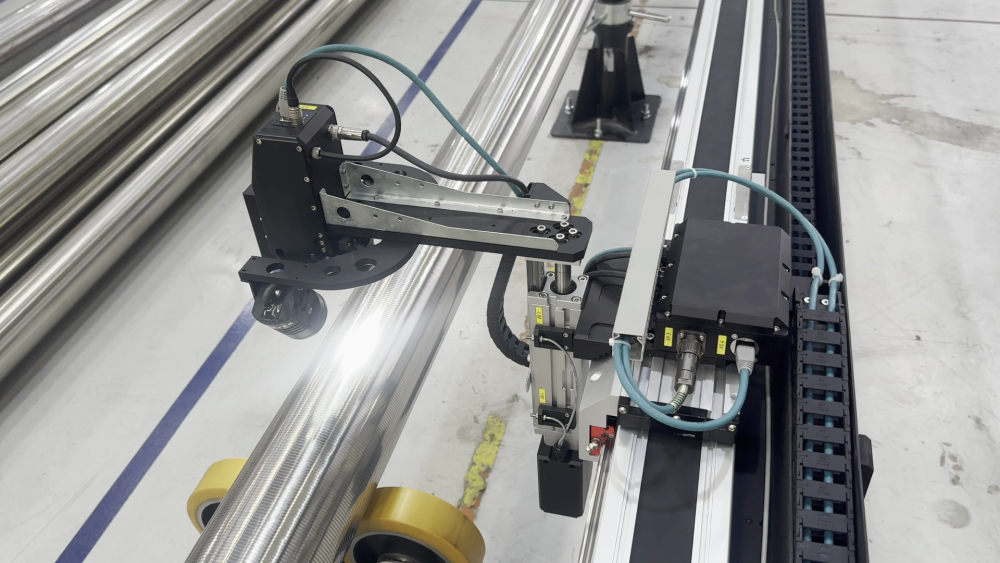

Система линейного перемещения машины устанавливается вдоль фильтра. Промышленная камера размещена таким образом, что ее поле зрения располагается в диаметральном сечении фильтра. Камера с помощью системы линейного перемещения перемещается вдоль фильтра, регистрируя изображение его поверхности. СПО анализирует полученное изображение и вычисляет размеры щелевых зазоров. Процесс повторяется для различных положений фильтра при его поэтапном вращении вокруг оси.

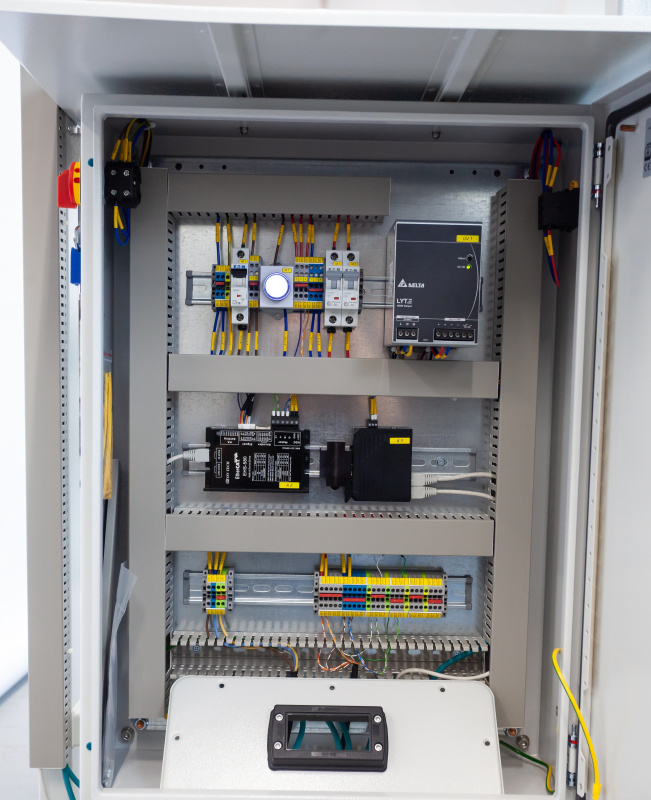

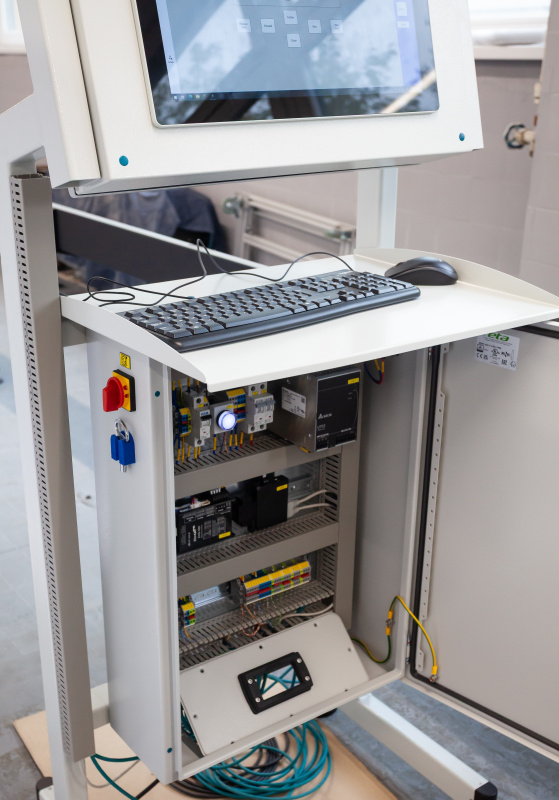

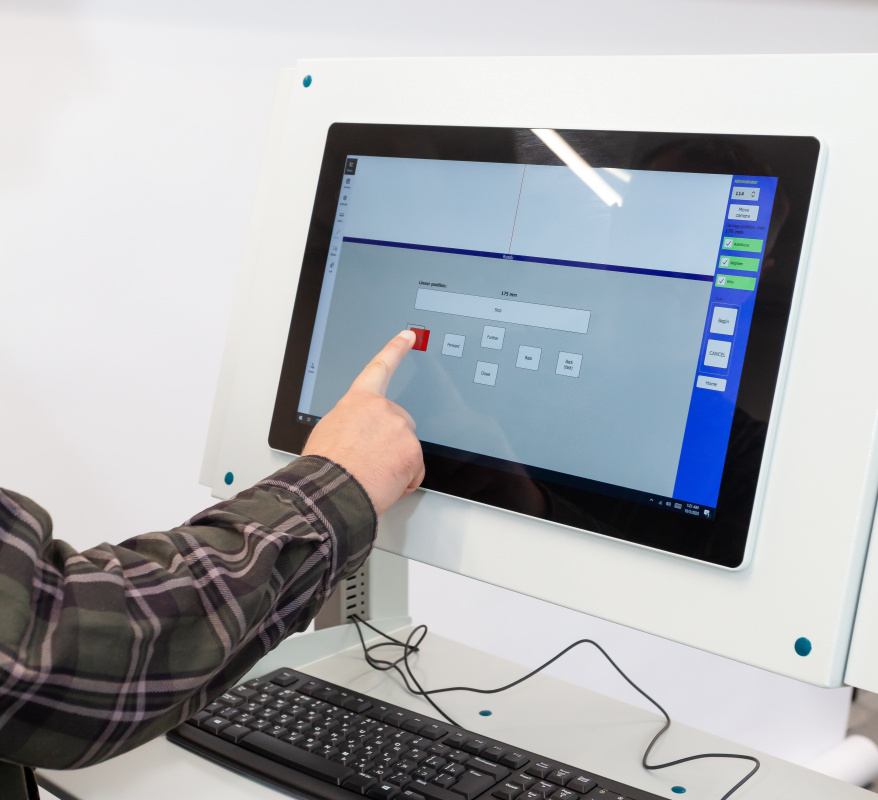

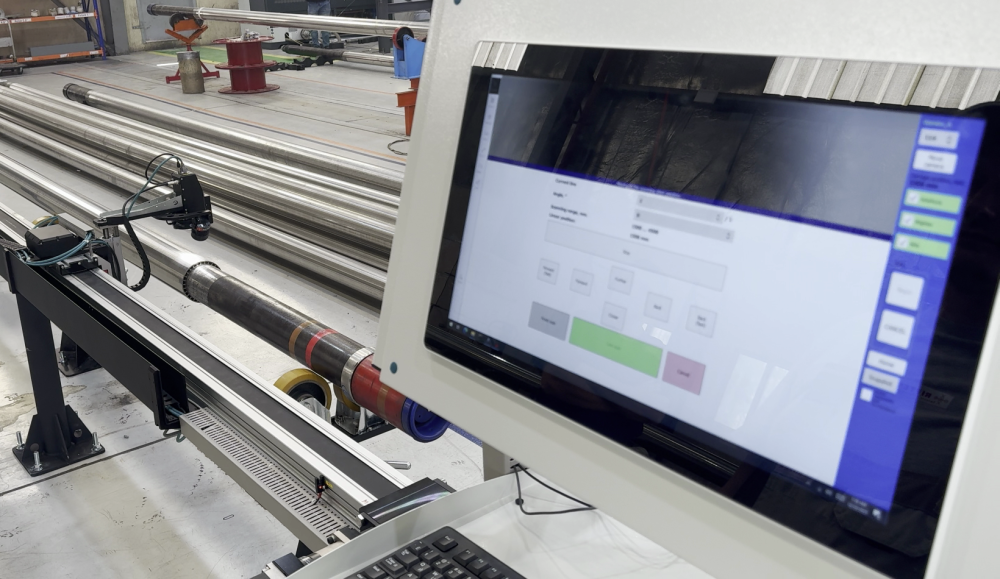

Обработка информации от камеры происходит на АРМ с использованием установленного на нем СПО. В случае выхода числовых значений параметров за допустимые пределы на экране АРМ отображается соответствующее предупреждение.
Структурная схема

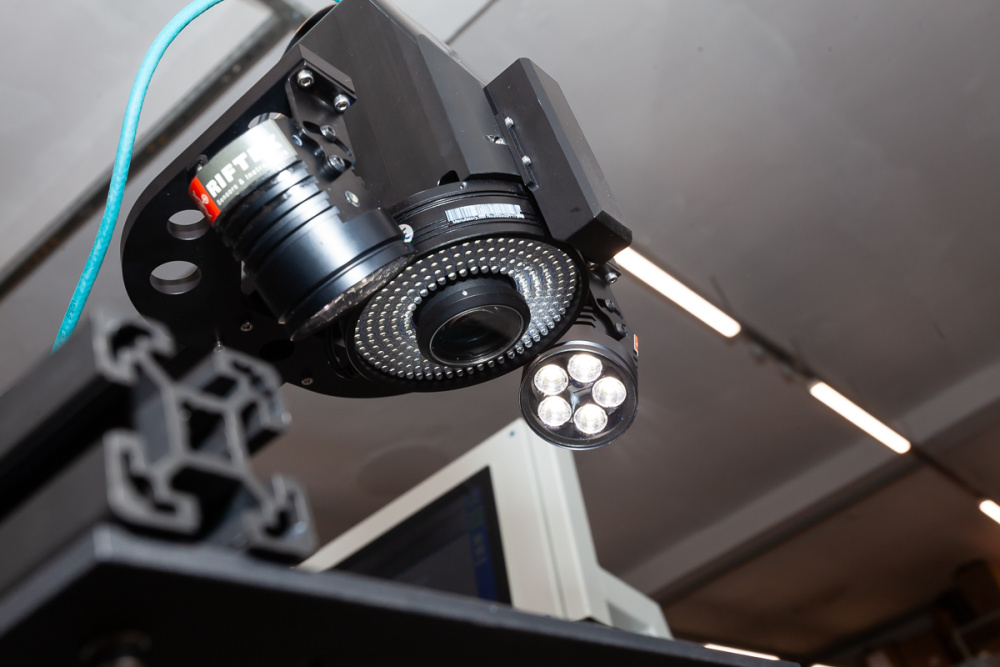

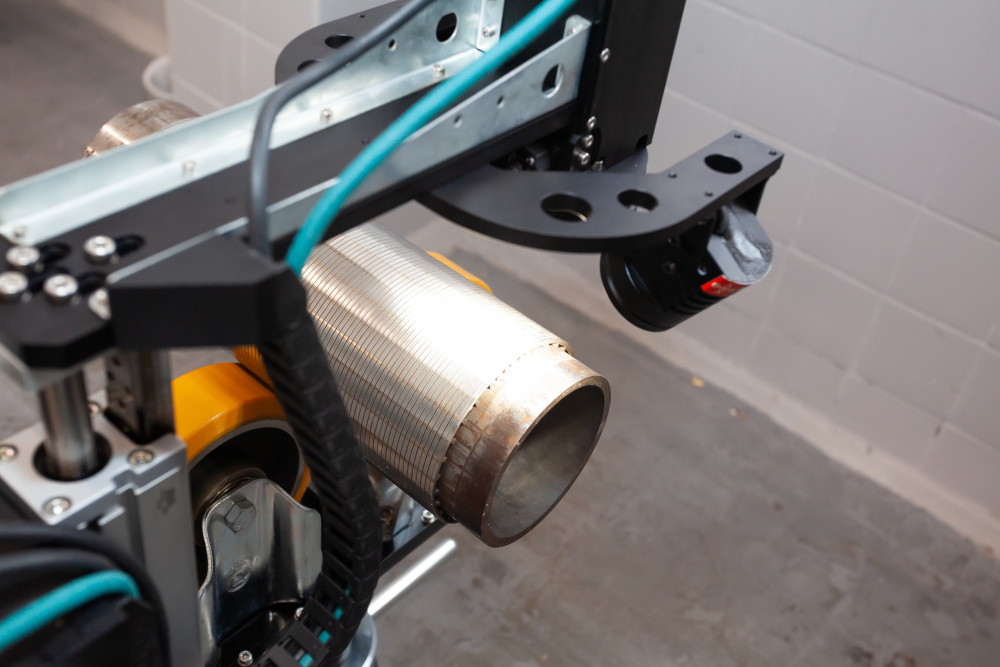

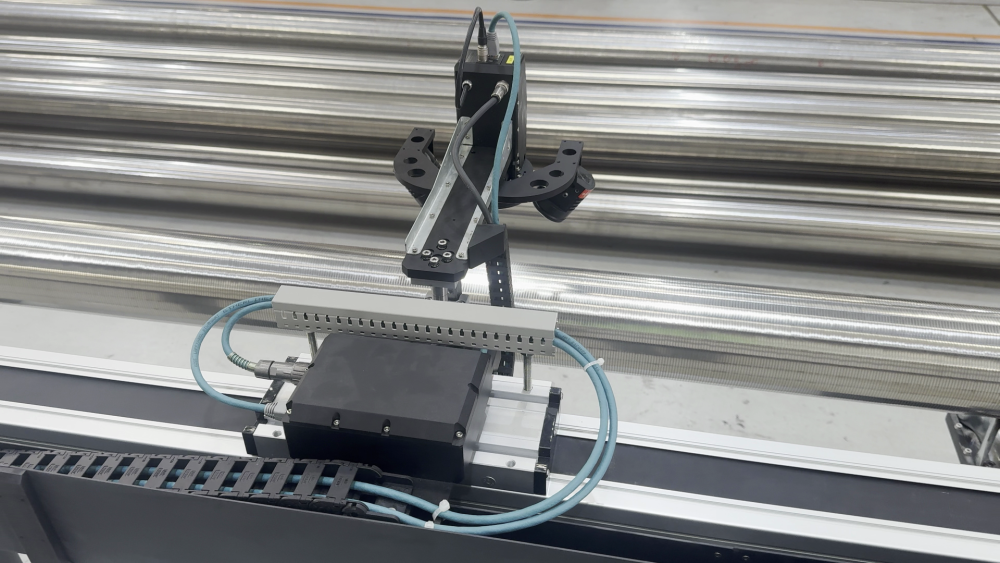

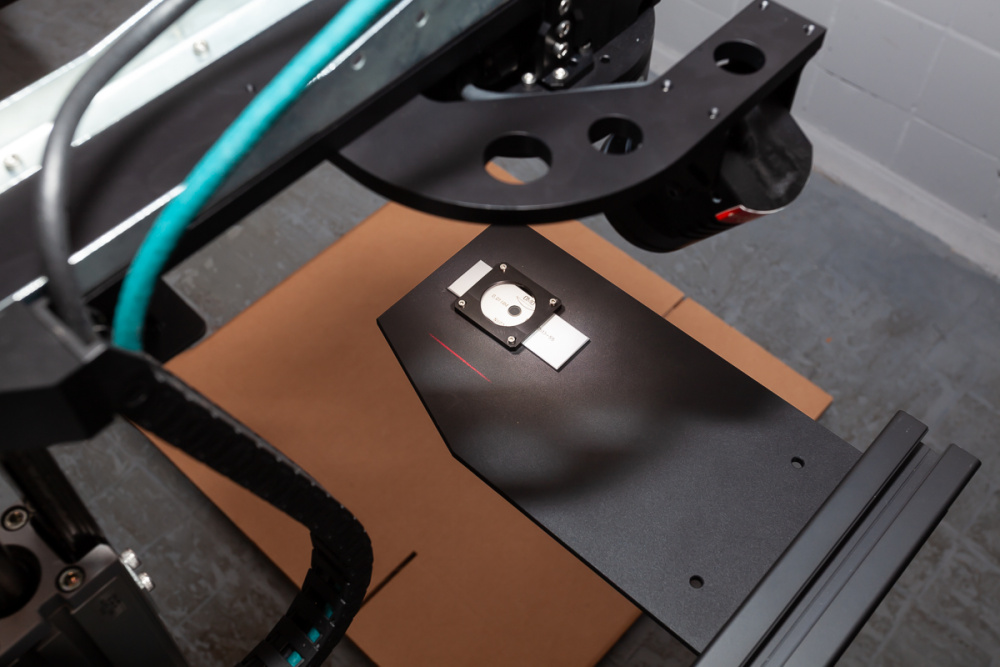

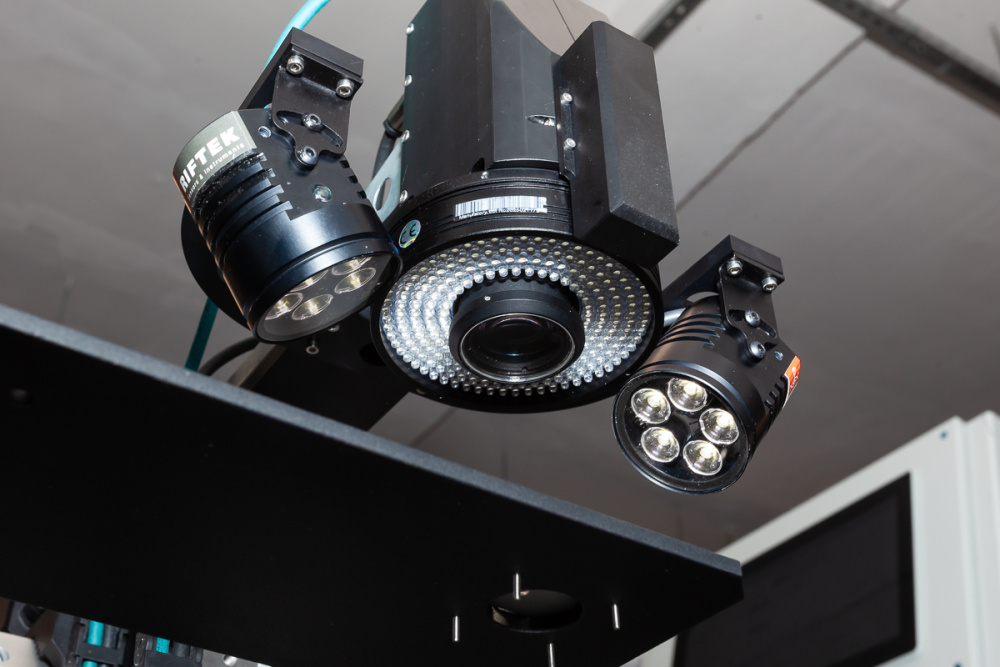

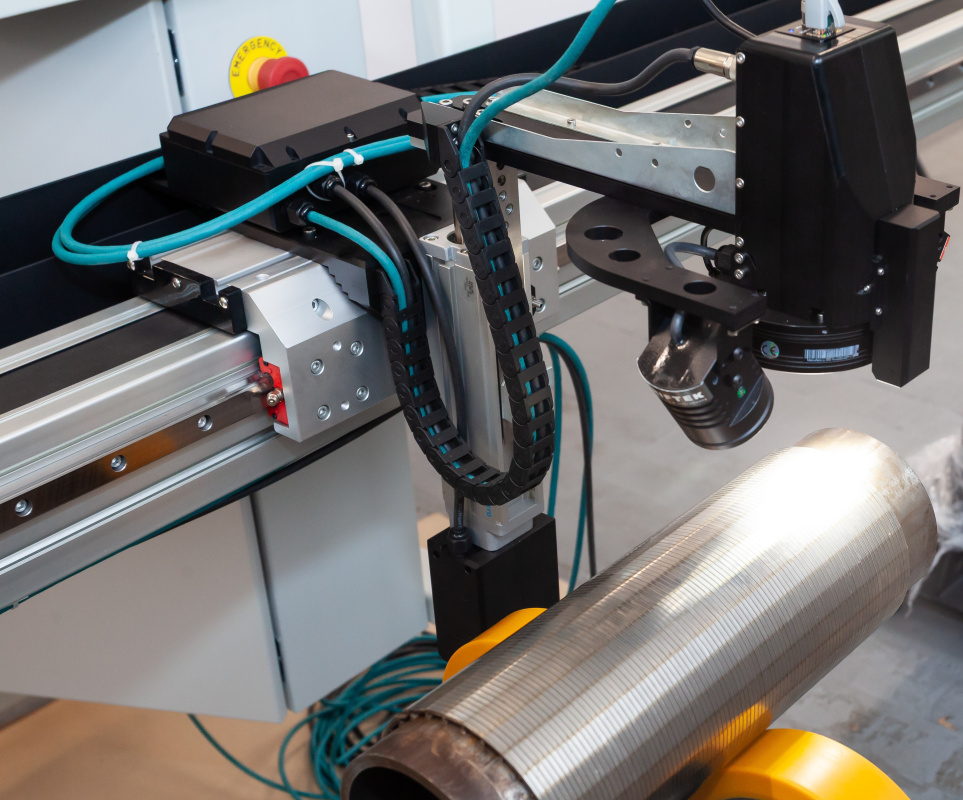

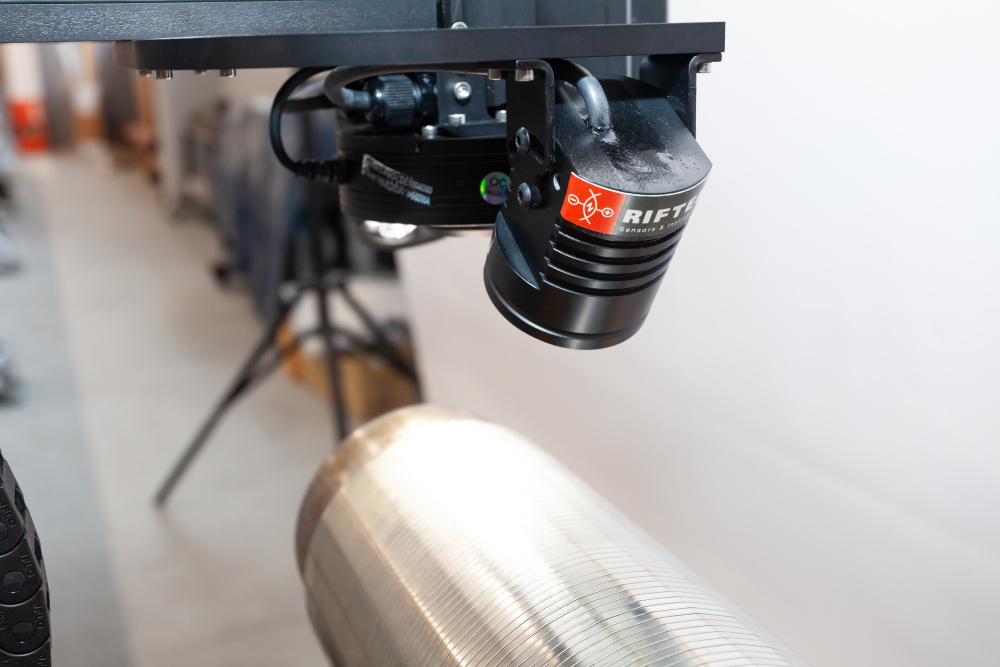

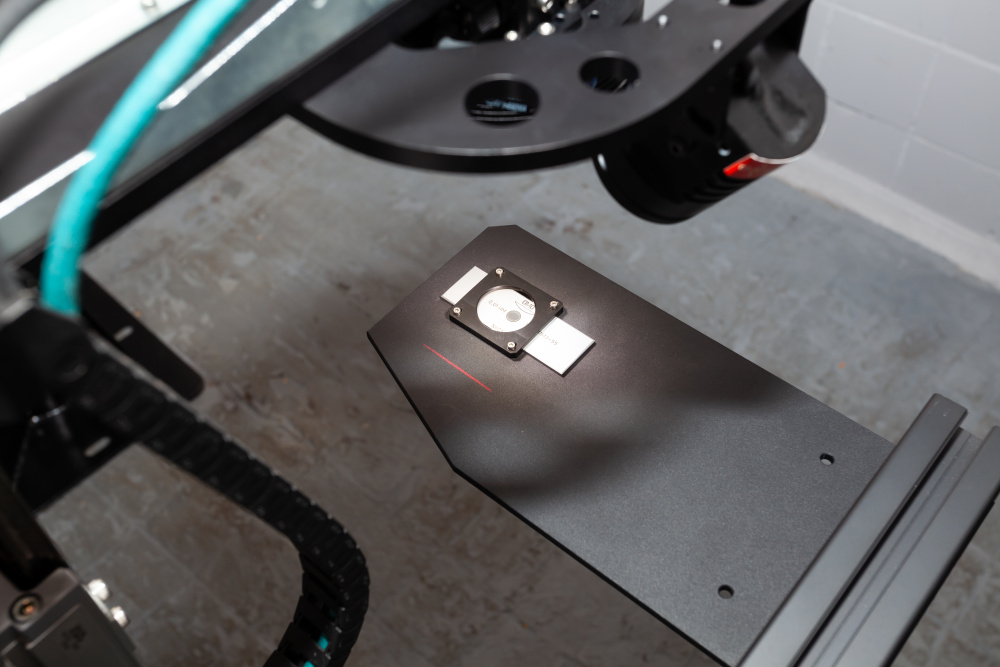

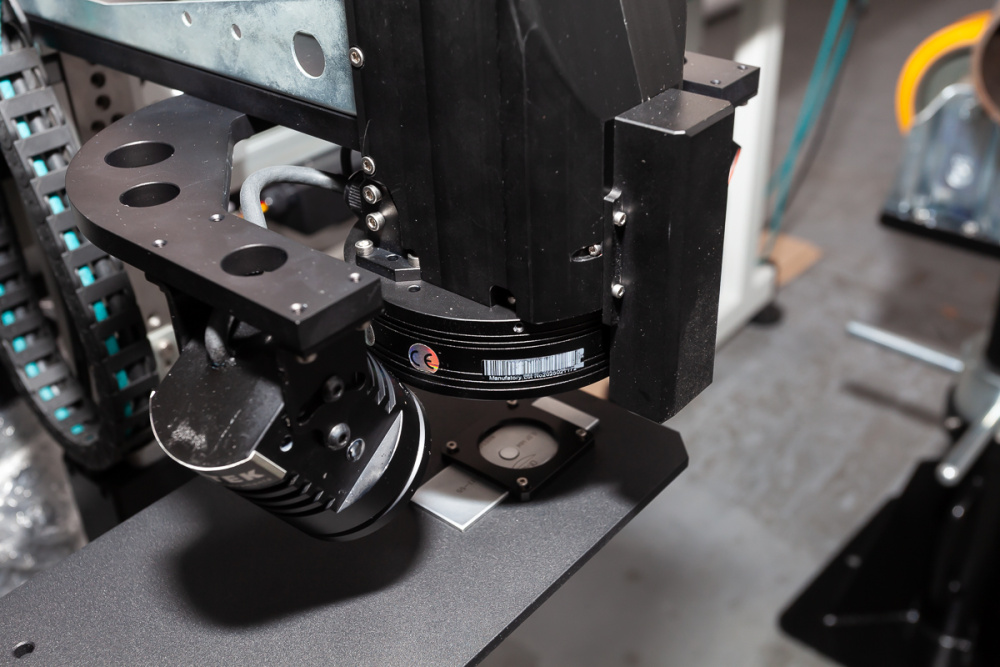

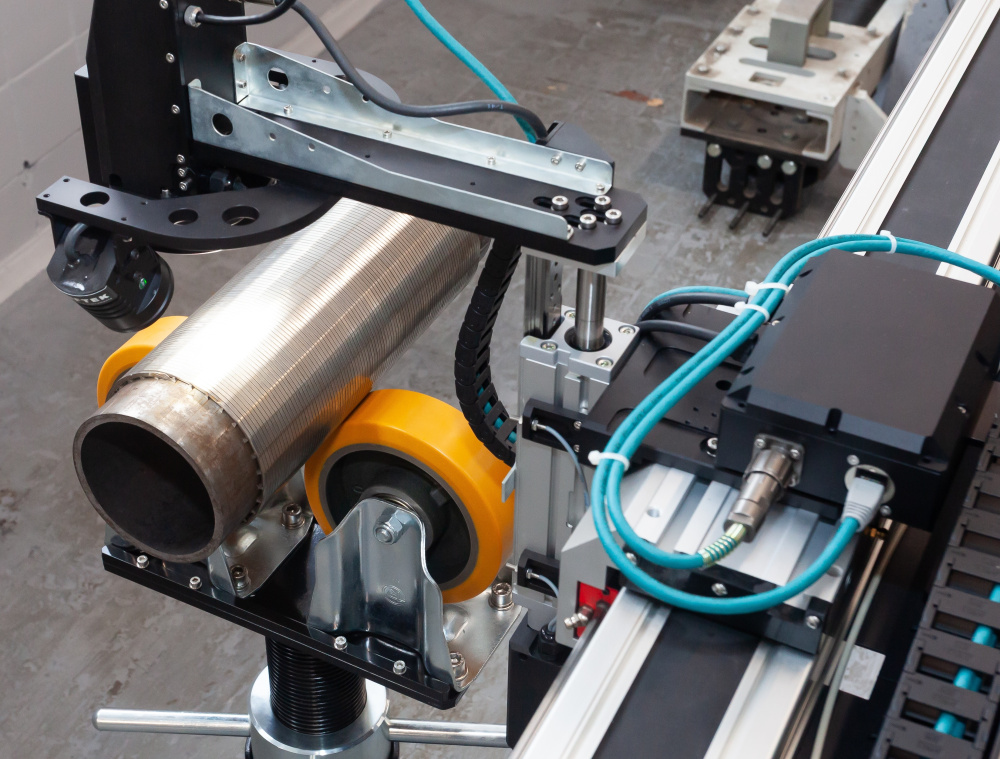

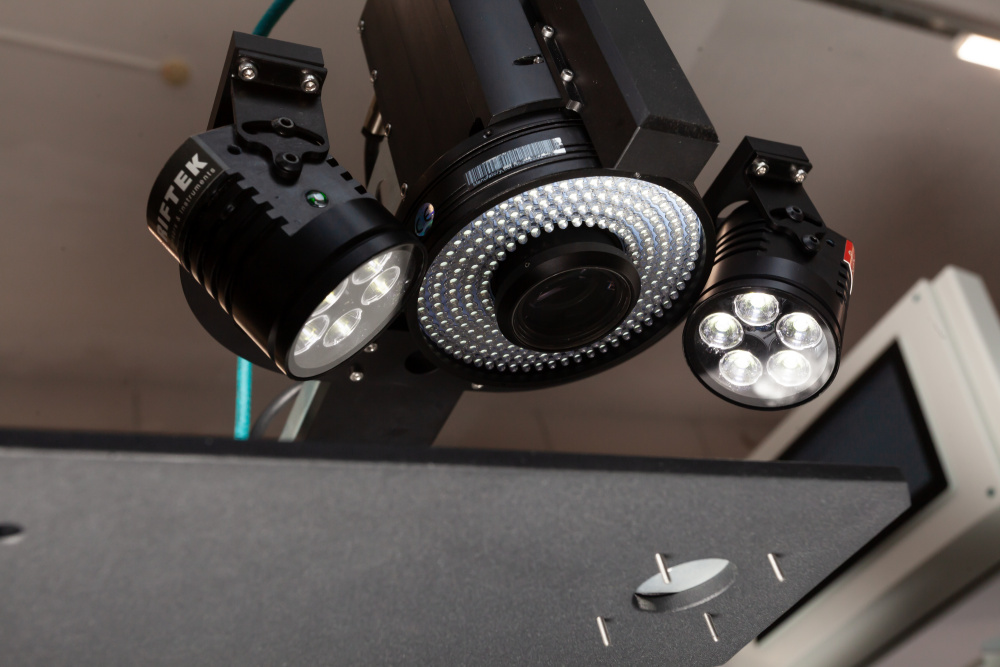

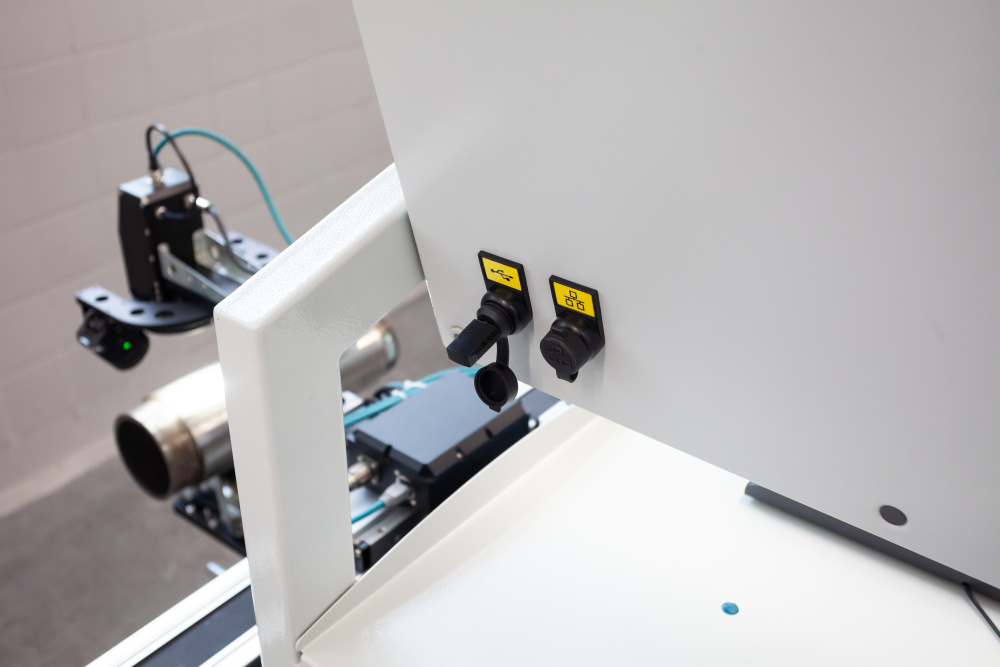

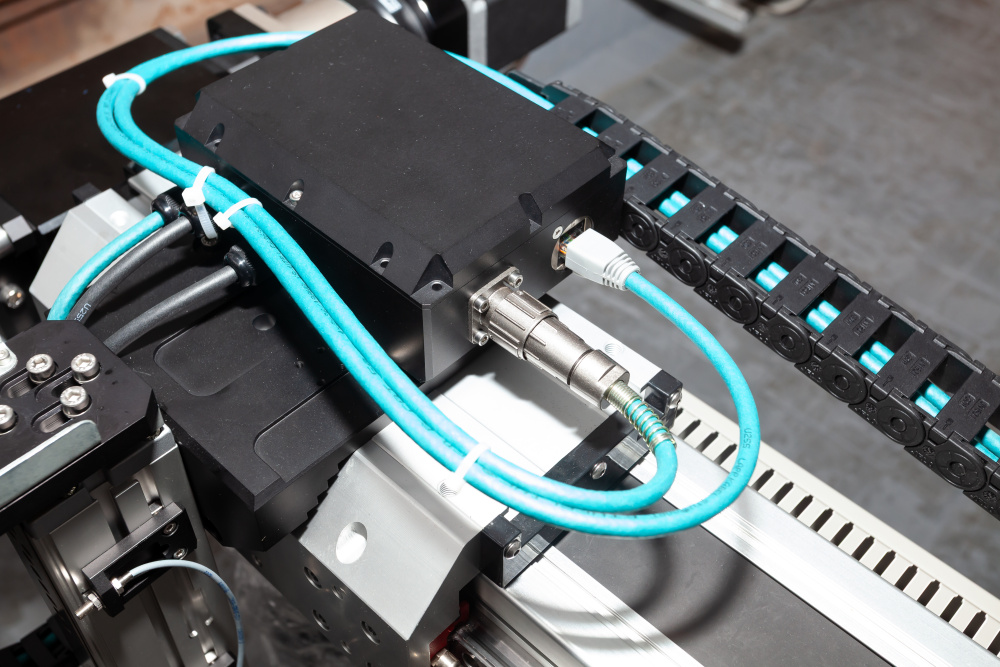

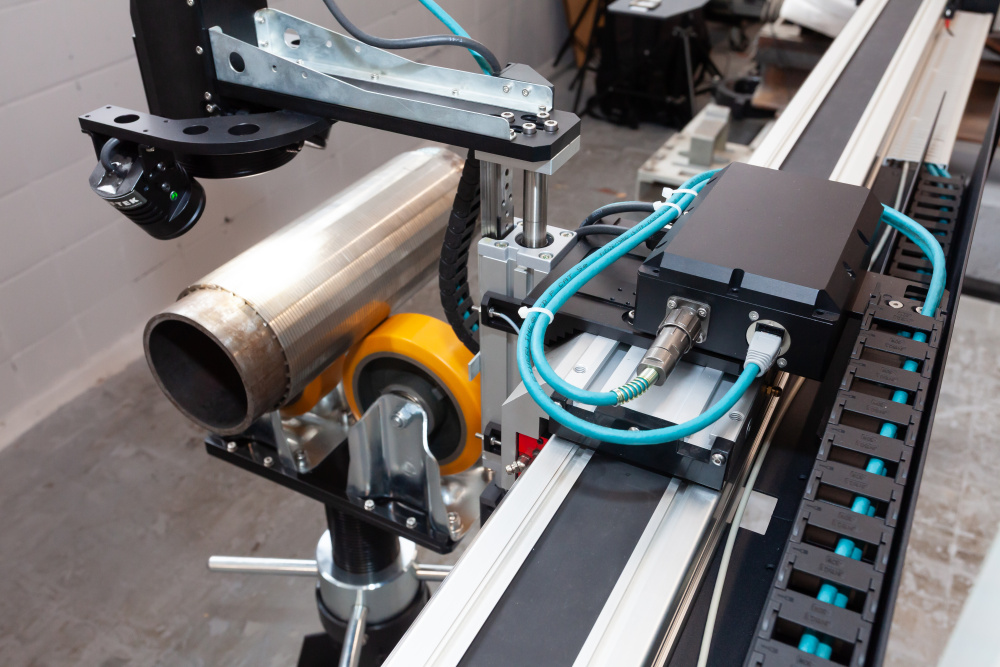

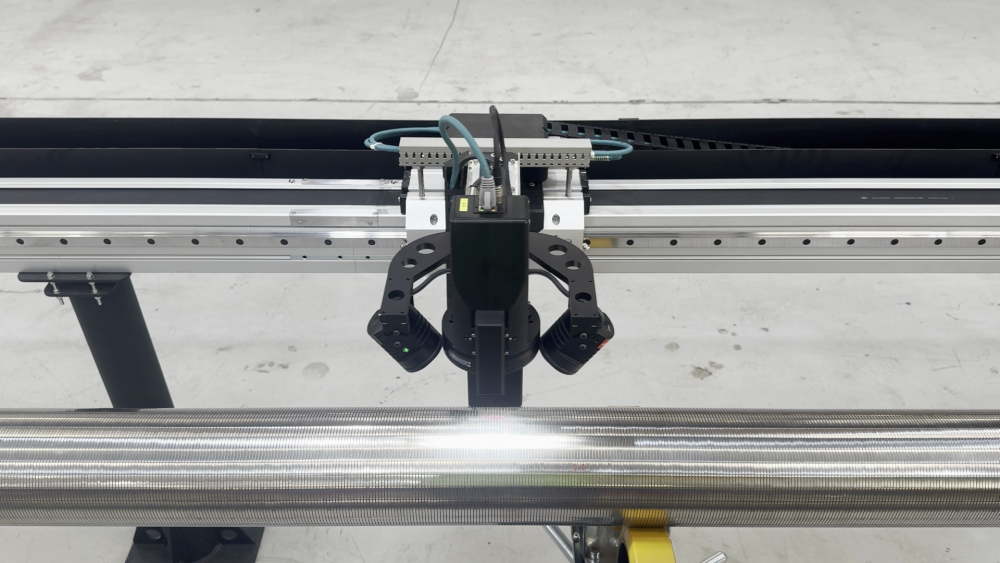

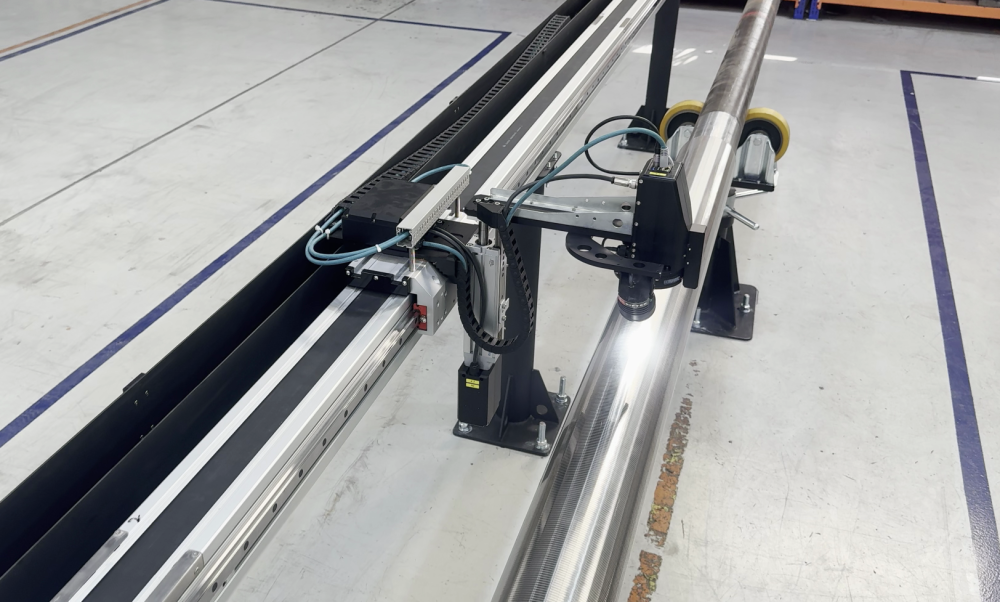

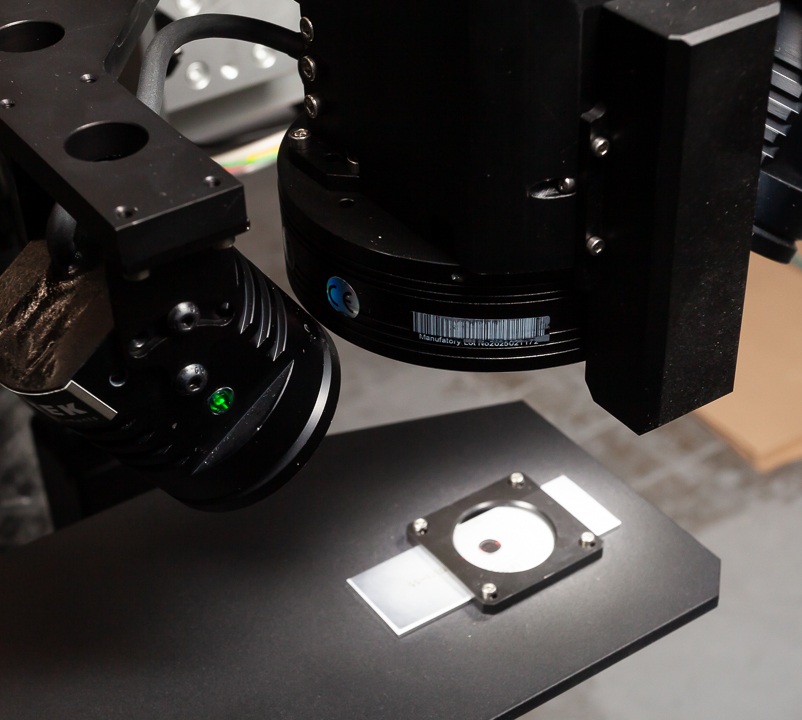

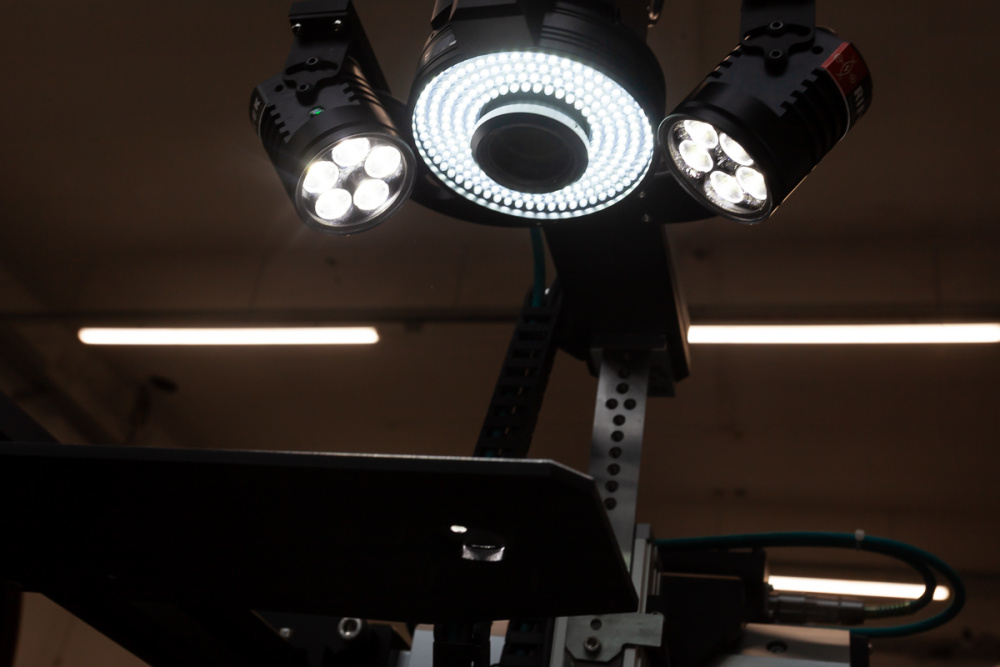

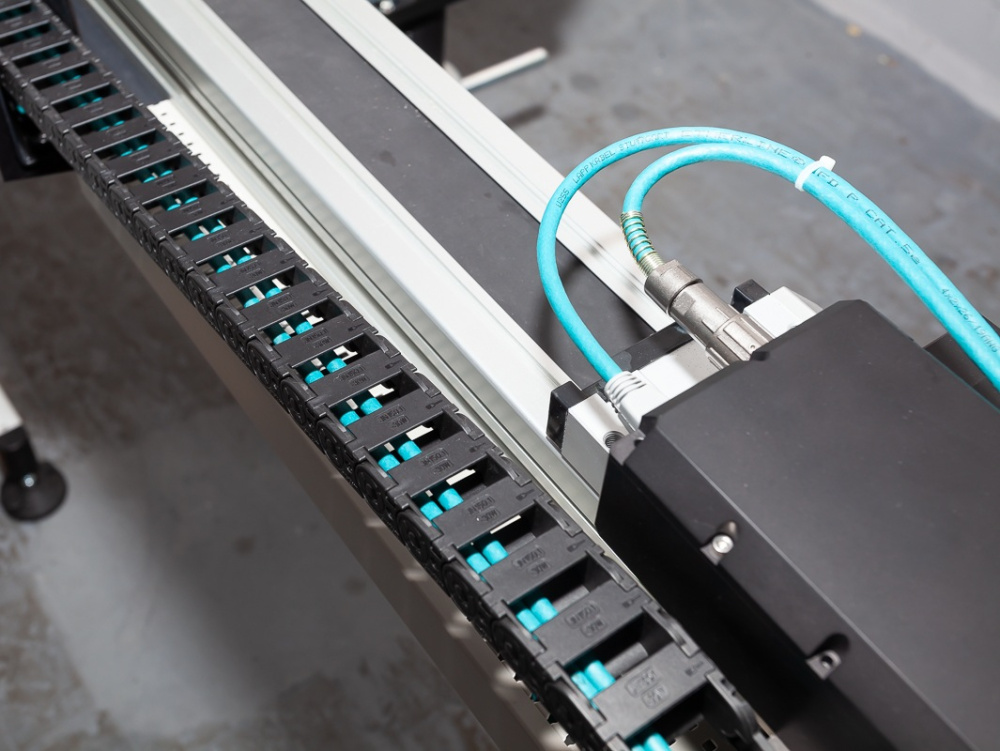

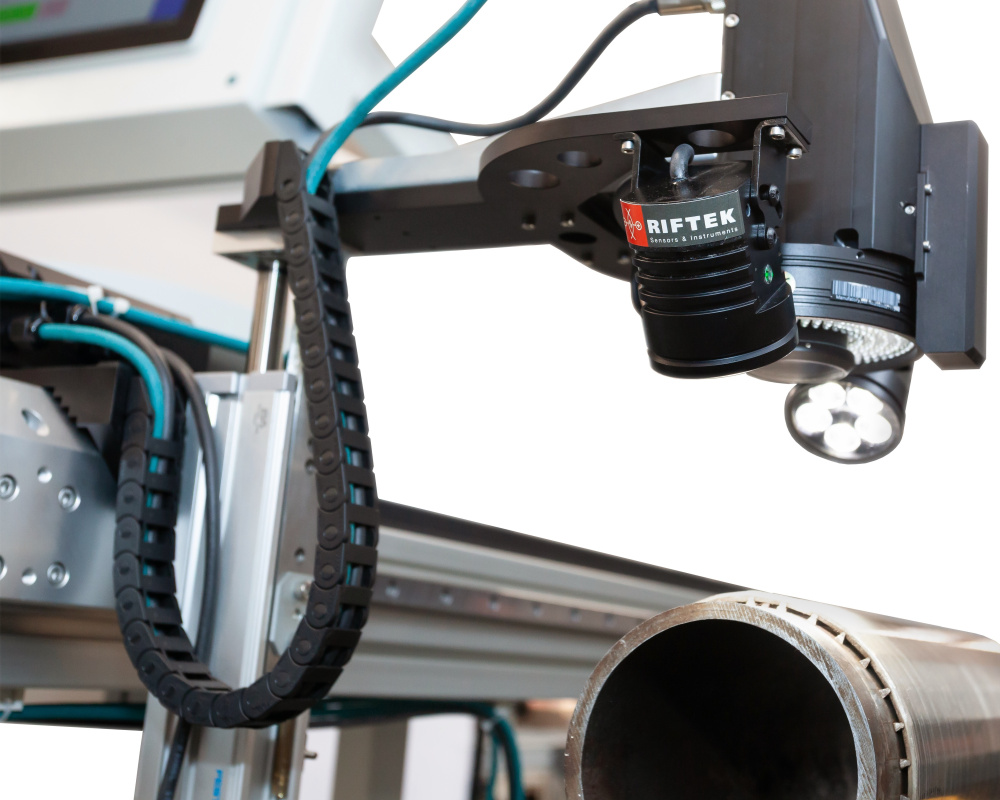

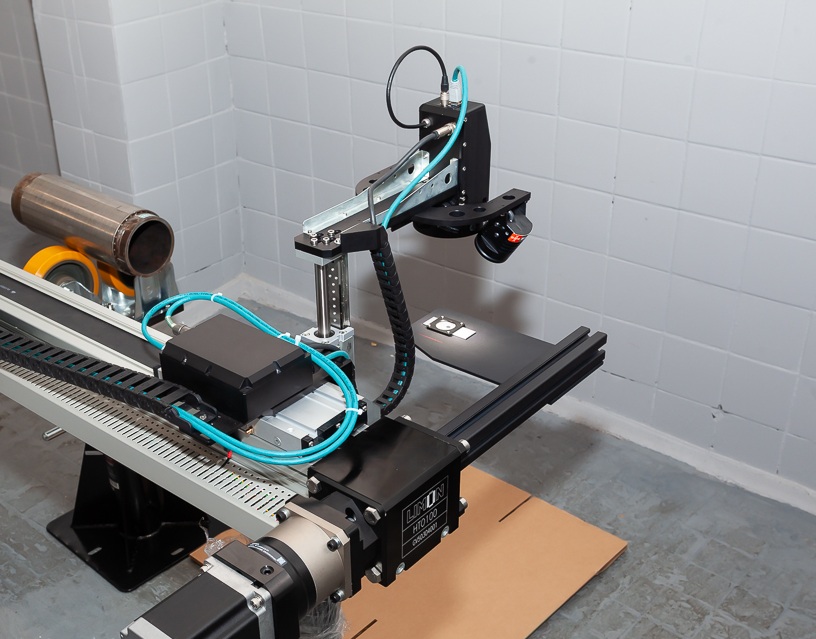

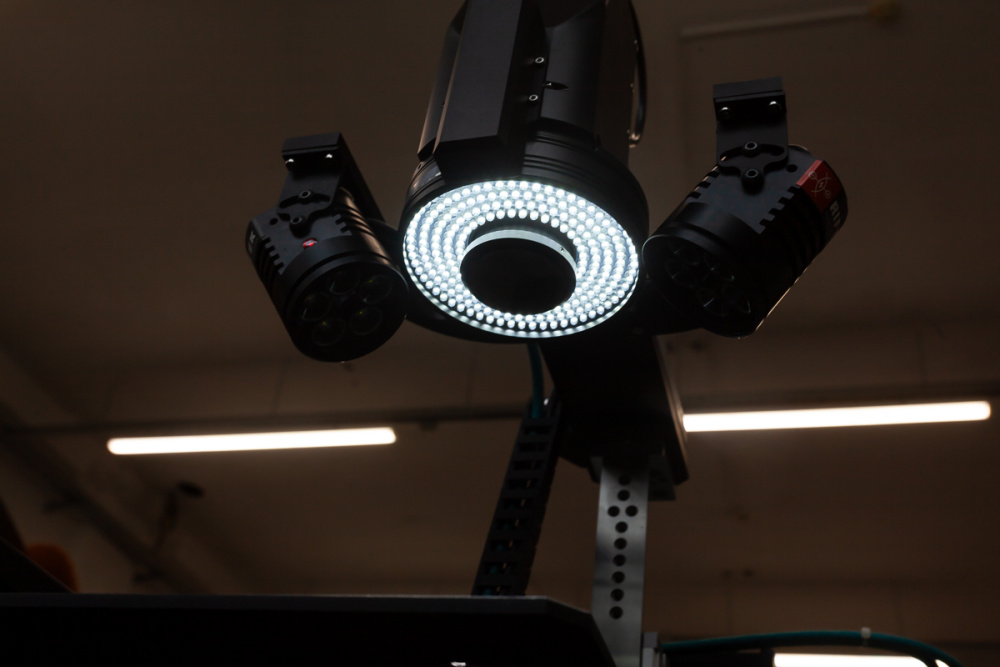

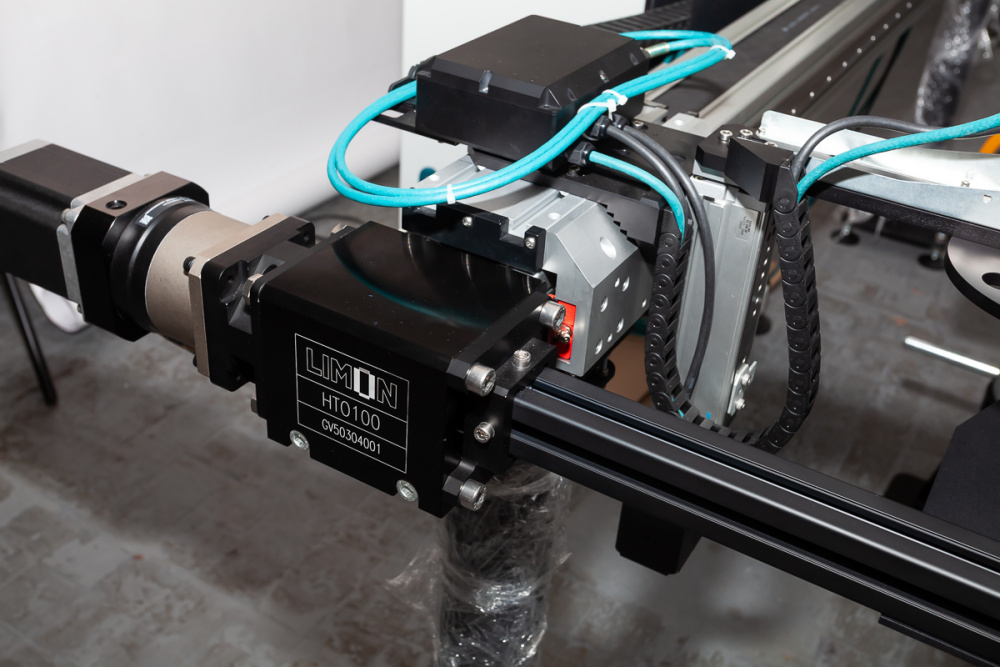

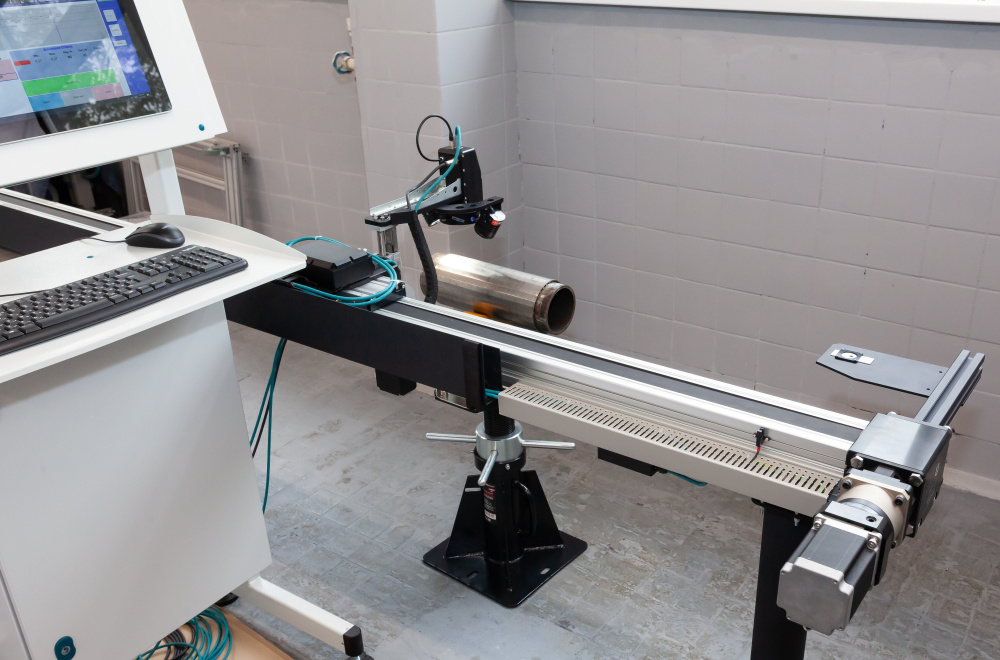

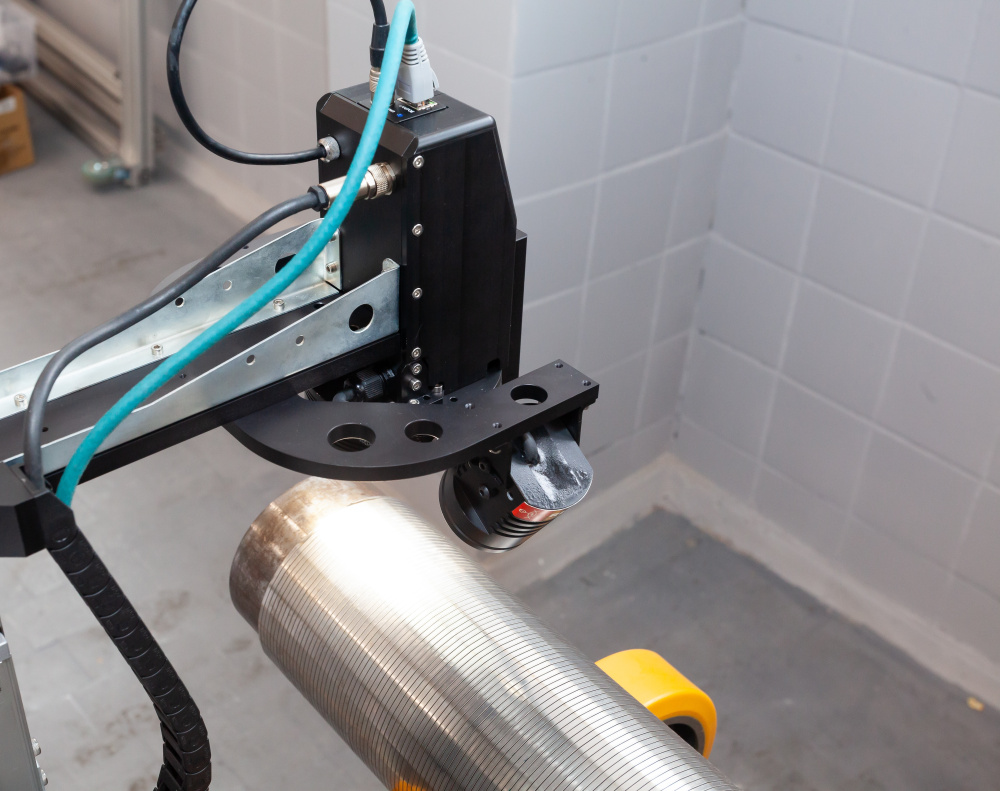

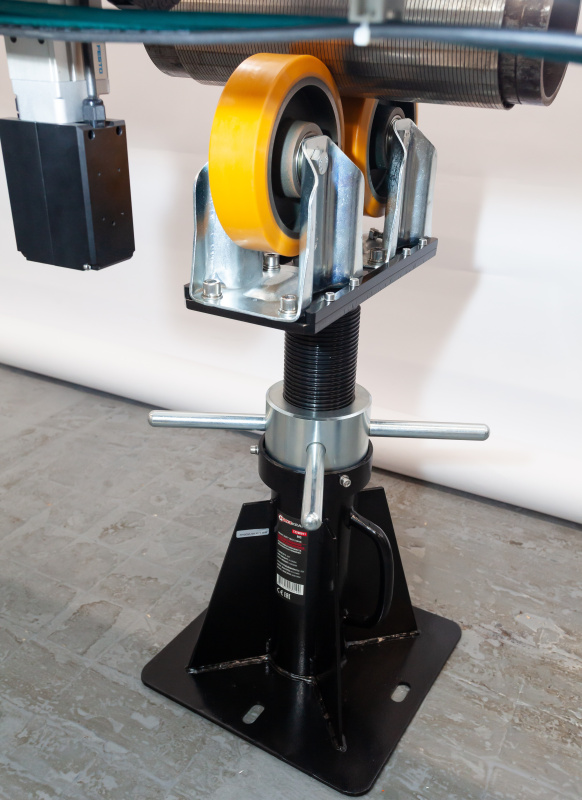

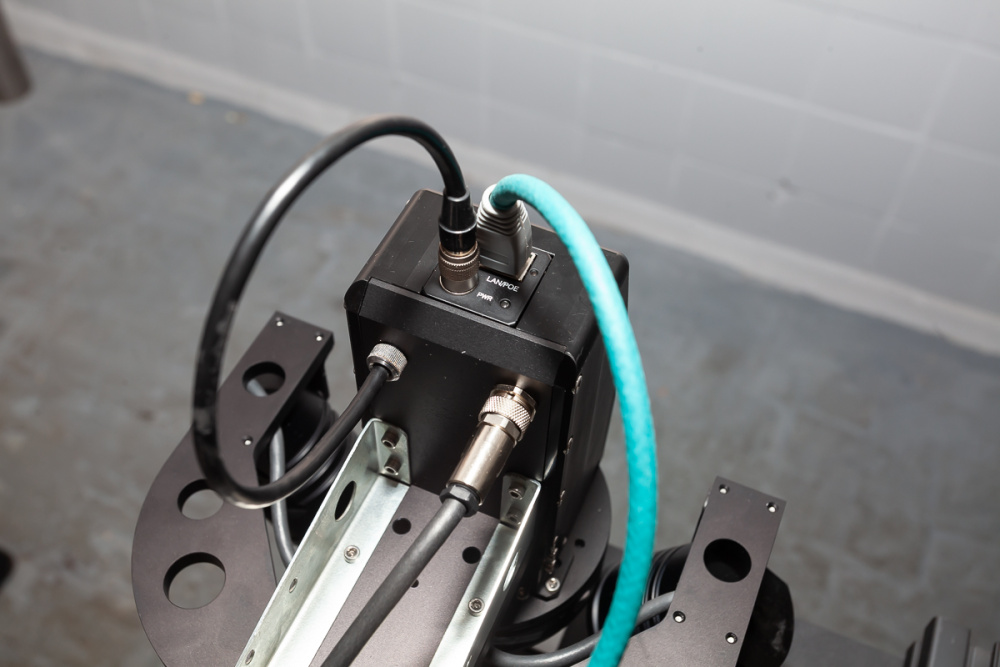

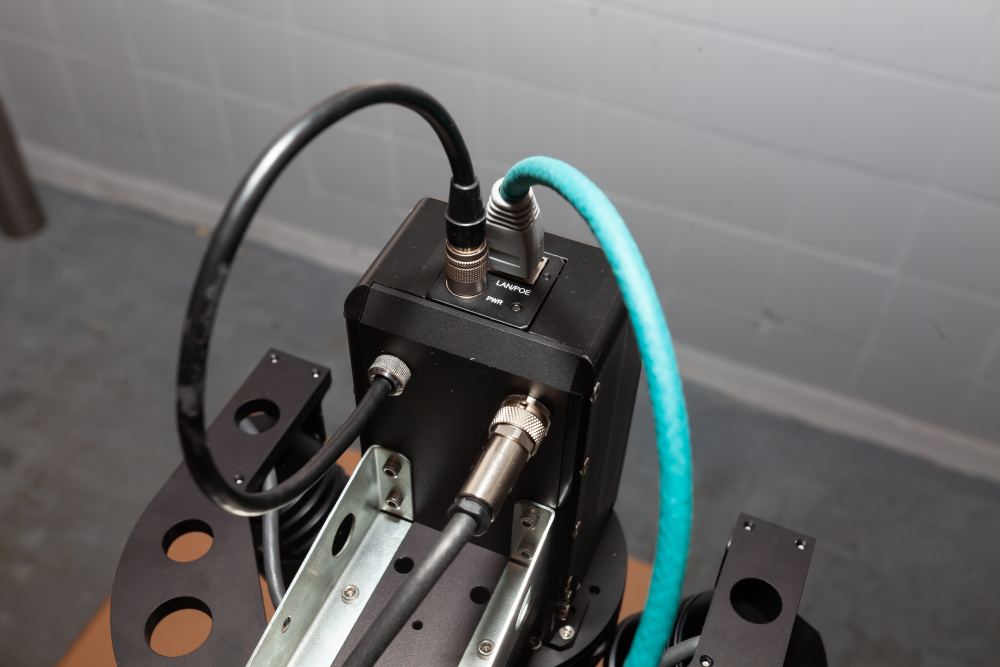

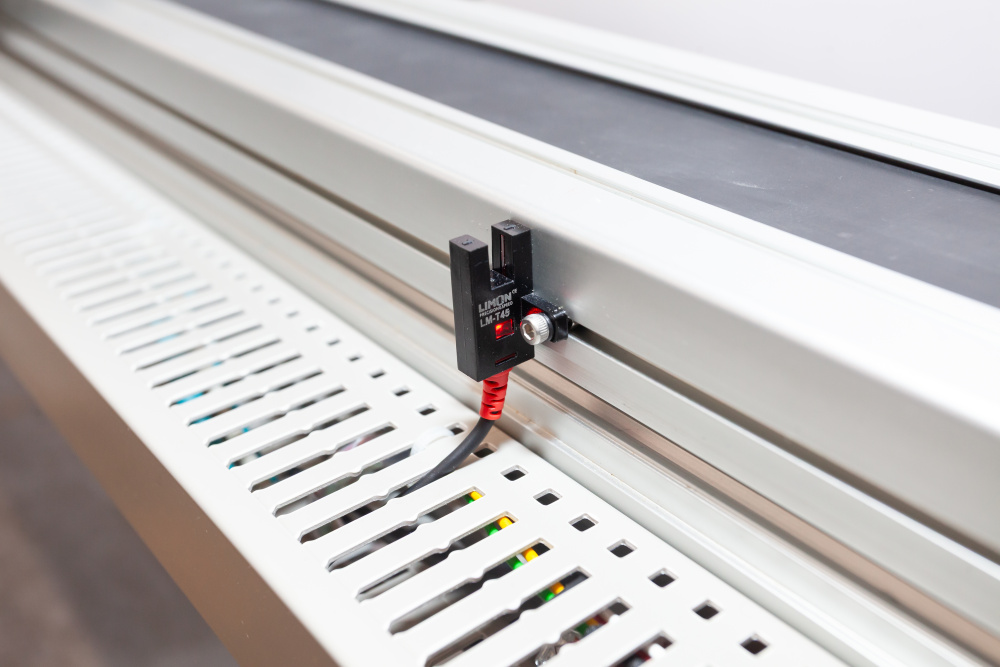

Машина содержит систему линейного перемещения, установленную вдоль фильтра 2. Ременной привод системы линейного перемещения несет каретку. На каретке размещена промышленная камера 1 со светодиодной подсветкой. Камера фокусируется на фильтре 2 с помощью вертикального линейного привода. В начале системы линейного перемещения на специальной платформе установлен калибровочный шаблон 3. Питание и управление машиной осуществляется через автоматизированное рабочее место (далее – АРМ) с помощью специализированного программного обеспечения (далее – СПО).
Рисунок 1. Габаритные и установочные размеры инспекционной машины
Габаритные и установочные размеры
Размеры машины показаны на рисунке 1. Размеры АРМ представлены на рисунке 2:
Рисунок 2. Габаритные и установочные размеры АРМ
Инспекционная машина скважинных фильтров, демонстрационное видео.
